Série aG
ARGOS aG.48
48,5 tm de momento de carga útil · alcance horizontal de até 20,4 m
- Momento
- 48.5 tm
- Cap. a 2 m
- 24.3 t
- Alcance
- 20.4 m
- Configurações
- 5
O ARGOS aG.48 é um guindaste hidráulico articulado ARGOS com momento de carga útil de 48,5 tm e capacidade teórica a 2 m de até 24250 kg. Está disponível em 5 configurações de lança (5H2M, 5H3M, 6H0M, 6H1M, 6H2M), com alcance hidráulico horizontal de até 20,4 m e alcance vertical de até 23,7 m. Conta com ângulo de giro de 370°, torque de giro de 53,2 kNm, estabilizadores com extensão máxima de 6,5 m e pressão de trabalho de 320 bar. Peso da máquina base de 4213 a 4342 kg conforme a configuração. Todas as informações desta página são extraídas da lâmina técnica oficial ARGOS.
- Momento de carga útil de até 48,5 tm
- Capacidade teórica a 2 m de até 24250 kg
- Alcance hidráulico horizontal de até 20,4 m e vertical de até 23,7 m
- Ângulo de giro de 370° com torque de 53,2 kNm
- Estabilizadores com extensão máxima de 6,5 m
- Pressão de trabalho de 320 bar e volume de óleo de 175 l
- Patolamento auxiliar: Duplo (5,3 m)
- Trocador de calor: Incluso
Gráfico de carga
Gráfico oficial ARGOS do ARGOS aG.48, reproduzido diretamente da lâmina técnica.
Tabelas oficiais de capacidade

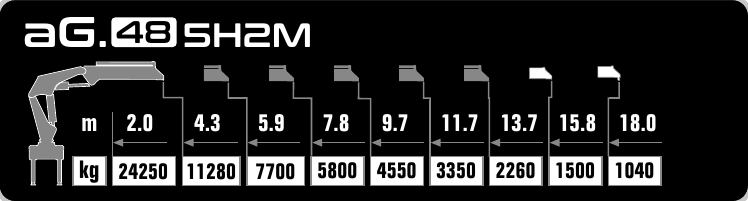

Valores oficiais — configuração 5H2M
| Alcance horizontal | Capacidade | Momento de carga |
|---|---|---|
| 2.0 m | 24.250 kg | 48.5 tm |
| 4.3 m | 11.280 kg | 48.5 tm |
| 5.9 m | 7.700 kg | 45.4 tm |
| 7.8 m | 5.800 kg | 45.2 tm |
| 9.7 m | 4.550 kg | 44.1 tm |
| 11.7 m | 3.350 kg | 39.2 tm |
| 13.7 m | 2.260 kg | 31.0 tm |
| 15.8 m | 1.500 kg | 23.7 tm |
| 18.0 m | 1.040 kg | 18.7 tm |

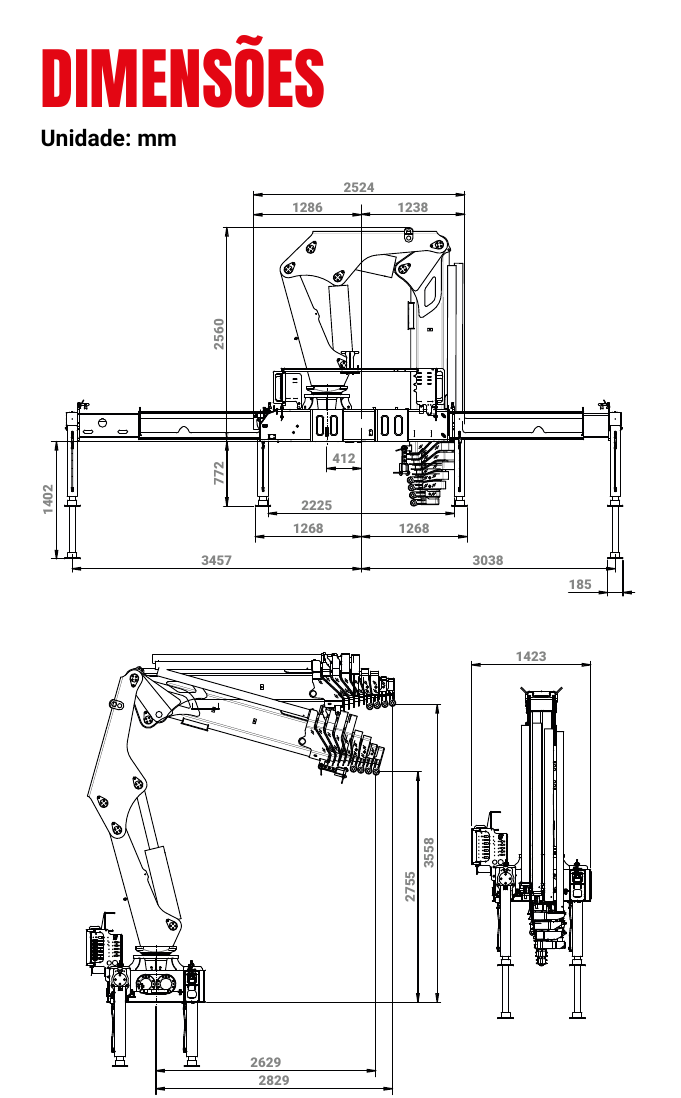

Dimensões e desenho técnico
Desenho dimensional oficial do ARGOS aG.48 — unidade: mm.
